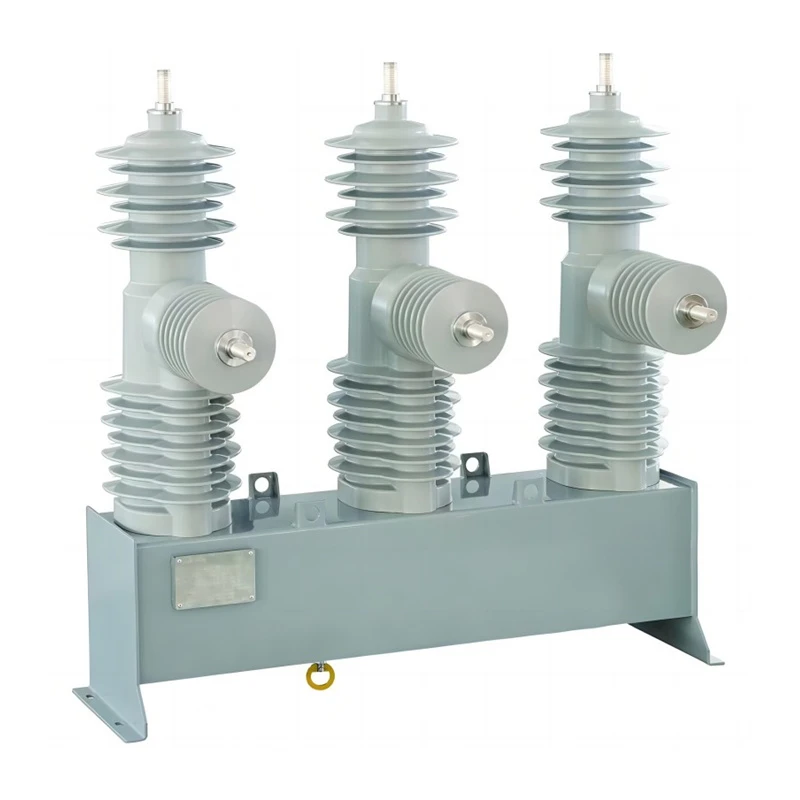

Réenclencheur automatique de circuit 38 kV

● Modèle n° : GHC 38 kV ACR

● Courant nominal : 630 A, 800 A

● Tension de fonctionnement : 38 kV

● Détection et interruption des pannes

● Réenclenchement automatique et séquentiel

● Surveillance des pannes et verrouillage

● Norme : CEI 62271-111

Le disjoncteur à réenclenchement automatique de la série GHC 38 kV est un dispositif de protection essentiel dans les systèmes d'alimentation électrique, chargé de détecter et d'interrompre les défauts de circuit. Son objectif principal est d'améliorer la fiabilité de la distribution d'énergie en rétablissant rapidement l'alimentation après des défauts temporaires et en isolant les défauts permanents.

Conçu spécifiquement pour les lignes de distribution aériennes et les applications de sous-stations de distribution avec des classes de tension allant jusqu'à 38 kV, le disjoncteur à réenclenchement automatique de la série GHC 38 kV répond à une série de facteurs provoquant des défauts, notamment les branches d'arbres, la foudre et les conditions transitoires. Ces facteurs entraînent souvent des interruptions momentanées de l'alimentation électrique.

Grâce à sa fonction de détection automatique des défauts, le réenclencheur réagit rapidement aux défauts en interrompant le circuit en défaut. Il déclenche automatiquement des tentatives de réenclenchement après des défauts temporaires, dans le but de rétablir rapidement l'alimentation. Cependant, en cas de défauts persistants ou permanents, le réenclencheur isole le défaut en maintenant le circuit ouvert.

En identifiant et en interrompant rapidement les défauts, le disjoncteur à réenclenchement automatique de la série GHC 38 kV réduit considérablement la durée des coupures de courant et minimise l'impact sur les clients. Son rôle crucial consiste à assurer une distribution d'énergie fiable et ininterrompue au sein des systèmes électriques, améliorant ainsi les performances globales du système et la satisfaction des clients.

● L'altitude ne dépasse pas 3000 m

● La température de l'air ambiant est de -45 degré -65 degré, la différence de température du jour est de 25 degrés

● La vitesse du vent ne dépasse pas 35 m/s

● La force du tremblement de terre ne dépasse pas 8 degrés

● Classe de pollution : classe 4

● Le site d'installation est sans feu, sans explosion et sans corrosion

Les disjoncteurs à réenclenchement automatique GHC intègrent des interrupteurs à vide à l'intérieur d'un boîtier en résine époxy aromatique dans un réservoir en acier inoxydable ventilé par arc. Cela garantit une durée de vie et une fiabilité maximales avec un agencement entièrement isolé à l'intérieur du boîtier longue durée. La tension est mesurée sur les six (6) traversées à l'aide de résistances. Le courant est mesuré sur les trois (3) phases à l'aide de transformateurs de courant. Le mécanisme de réenclenchement GHC est actionné par des actionneurs magnétiques.

Ces actionneurs magnétiques sont verrouillés mécaniquement pour garantir un fonctionnement triphasé correct. Le dispositif est verrouillé en position fermée par verrouillage magnétique. Les actionneurs magnétiques sont actionnés à partir de condensateurs chargés d'énergie stockée situés dans l'armoire de commande GT600 ou GT800. Le réenclencheur peut être déclenché et verrouillé mécaniquement à l'aide du levier mécanique jaune à crochet situé à la base du réservoir.

L'indication d'ouverture/fermeture du dispositif, également située dans la base du réservoir, utilise un « 0 » vert pour désigner les contacts ouverts et un « I » rouge pour désigner les contacts fermés.

ENSEMBLE HAUTE TENSION

L'ensemble haute tension du réenclencheur GHC se compose de trois pôles de phase individuels montés sur un boîtier commun. Chacun des pôles est un module séparé composé d'un interrupteur à vide et d'un capteur de courant encapsulé dans du polyuréthane (ensemble de pôles moulés), couplé à un actionneur magnétique.

LOGEMENT

Les indicateurs de position de chaque phase sont montés dans le plancher de l'armoire et sont visibles depuis le dessous. La plaque signalétique du disjoncteur à réenclenchement qui indique les informations de puissance, le numéro de série et le numéro de commande est montée sur le côté gauche du boîtier.

ASSEMBLAGE DE POTEAU

(la figure 1 de la page suivante montre les détails de l'assemblage du poteau)

Le goujon de borne supérieur (1) est fixé directement au goujon de contact fixe sur l'extrémité supérieure de l'interrupteur à vide (3). Le boîtier de l'ensemble de transfert de courant (10) est fixé à l'extrémité opposée de l'interrupteur à vide. Dans l'ensemble de transfert de courant, les contacts transfèrent le courant du contact mobile de l'interrupteur à vide au boîtier de l'ensemble de transfert de courant, qui est directement connecté au goujon de borne latéral (4). Le goujon de borne latéral traverse un capteur de courant de type annulaire (5) avant de sortir de l'ensemble moulé. Les deux fils transportant la sortie de courant secondaire du transformateur sont également encapsulés et amenés à un bornier monté sur l'ensemble d'actionneur. Si le câble de commande est déconnecté alors que le réenclencheur transporte du courant de charge, des résistances sont installées sur le bornier entre les fils du TC pour éviter les conditions de circuit ouvert. La bride de montage en acier inoxydable est fixée à l'ensemble de pôles moulés par quatre boulons, dont deux fournissent également un support à l'actionneur magnétique.

CONTRÔLE

Armoire de commande basse tension

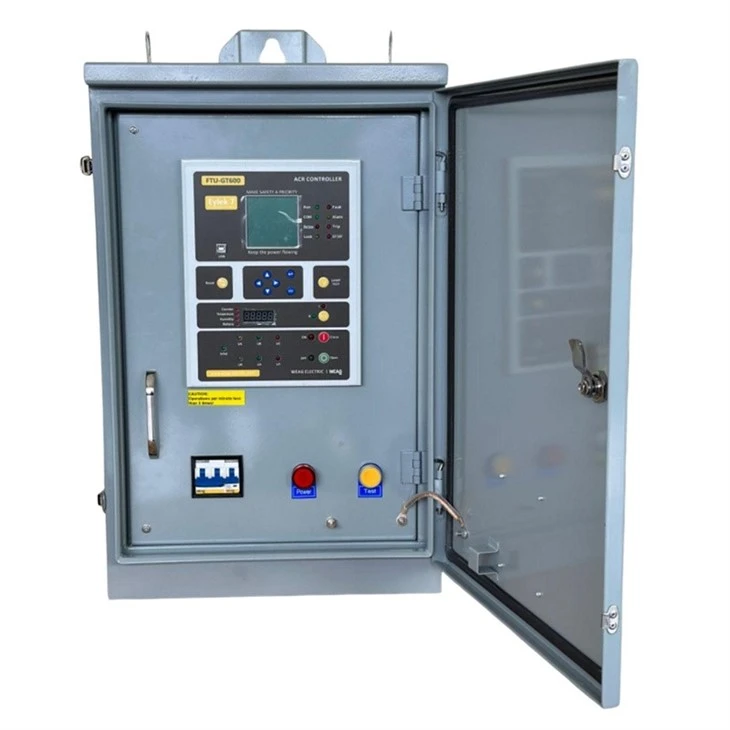

Une armoire séparée et résistante aux intempéries abrite les composants de commande basse tension. Un panneau à charnières permet un accès par l'avant et par l'arrière aux composants de commande. D'autres appareils peuvent être montés sur les parois latérales de l'armoire. Les connexions au réenclencheur se font via un câble blindé à broches 24-connecté par fiche. La porte à charnières est prévue pour une anse de cadenas de 1/2 pouce de diamètre.

Pour les entrées d'alimentation, de communication et de commande de l'armoire de commande, le sol est équipé d'une plaque d'accès amovible et de deux trous défonçables. Un trou défonçable est également prévu pour la connexion d'une antenne radio.

Manette

Le contrôleur fourni avec le GHC est le dispositif de contrôle de puissance PCD basé sur un microprocesseur. Ce contrôleur sophistiqué intègre la plupart des fonctions de contrôle de réenclencheur normales dans un seul appareil, offrant une large gamme d'options de mesure et de contrôle à distance. Pour plus de détails sur la programmation, le fonctionnement et le test du PCD, reportez-vous au manuel d'instructions.

ESSAIS DE PRODUCTION STANDARD

Vérification de tout le câblage selon les schémas de connexion.

Fonctionnement électrique : Fermeture et déclenchement. Réponse en cas de surintensité et réenclenchement automatique.

Vérifiez le fonctionnement de toutes les commandes manuelles sur le GT600/GT800 : locales/à distance, sans réenclenchement, dérivation de défaut à la terre, etc.

Trois mesures de la résistance des pôles de contact sont effectuées sur chaque phase d'un réenclencheur complet.

Tenue en tension à 60 Hz : Le réenclencheur complet est testé (a) entre les pièces sous tension et le réservoir, (b) entre les contacts ouverts (c) entre les phases. Conformément à la norme ANSI C37.60, la tension d'essai appliquée est de 50 kV pour une tension nominale maximale de 15,5 kV, de 60 kV pour une tension nominale maximale de 27 kV et de 70 kV pour une tension nominale maximale de 38 kV. La durée de l'essai est de 1 minute.

Isolation du câblage : Les connexions du bornier (avec les fils en feuille et le contrôleur du microprocesseur) sont soumises à un test de surtension de 1 500 volts CA à la terre.

OPÉRATION

Fermeture

En position ouverte, l'armature repose contre l'entretoise non magnétique de l'ensemble actionneur. L'armature y est maintenue par le ressort d'ouverture et une petite force développée par l'aimant. Lorsque la bobine est alimentée avec la polarité correcte, le flux magnétique généré est dans la même direction que l'ensemble aimant. L'armature est attirée dans la bobine et mise en contact avec la pièce polaire supérieure. Dans cette position, la bobine est hors tension et l'armature est maintenue en position par l'aimant seul. Lorsque l'armature est attirée dans la bobine, la tige de commande (6), qui est fixée à la tige de guidage supérieure, déplace le contact mobile de l'interrupteur à vide (3) vers la position fermée. L'actionneur a une course plus longue que l'interrupteur à vide. Les contacts de l'interrupteur entrent en contact avant que l'actionneur n'ait terminé sa course. Le mouvement supplémentaire de la tige de commande après la fermeture du contact est nécessaire pour que le ressort de pression de contact se comprime au sommet de la tige de commande. Cette "course excessive" permet l'usure des contacts en service et offre une faible résistance de contact.

Ouverture

Lorsque la bobine est alimentée avec la polarité inversée, le flux magnétique généré s'oppose à la force générée par l'ensemble magnétique. Cela réduit la force de maintien et l'armature est libérée. Le ressort d'ouverture (avec l'aide initiale du ressort de pression de contact) entraîne la tige de commande en position ouverte.



Manette

Le contrôleur basé sur un microprocesseur fournit une protection, un contrôle, une surveillance, une instrumentation et une mesure avec une logique d'entrée et de sortie intégrée, un enregistrement des données et des rapports de défaut.

L'accès aux fonctionnalités du contrôleur s'effectue via le port électrique RS485 pour la connexion à distance. Des options de port arrière supplémentaires, notamment un port RS232, sont disponibles.

Le contrôleur est monté dans l'armoire de commande. Cette armoire contient, outre le contrôleur, l'alimentation auxiliaire avec batteries pour l'alimentation sans interruption, les cartes électroniques et les disjoncteurs.

Le contrôleur contient un grand nombre de fonctions de protection (éléments) qui peuvent être sélectionnées ou désélectionnées via l'affichage piloté par menu.

Une série de fonctions de protection peuvent être définies via l'affichage à l'écran.

● Protection contre les surintensités à temps de phase (51P)

● Protection instantanée contre les surintensités de phase (50P-1)

● Deux réglages de surintensité à temps défini (50P-2, 50P-3)

● Protection contre les surintensités à la terre (51N)

● Protection instantanée contre les surintensités de terre (50 N-1)

● Deux réglages de surintensité de terre à temps défini (50 N-2, 50 N-3)

● Protection contre les surintensités à séquence négative (46)

● Protection directionnelle contre les surintensités de phase et de terre (67P, 67N)

● Surfréquence (81O, 81V)

● Contrôle et alarme de sous-tension et de surtension (27, 59)

● Jusqu'à quatre cycles de réenclenchement (définir un cycle de réenclenchement 79-1 79-5) fermés quatre fois / déclenchés cinq fois

● Coups de réenclenchement adaptatifs : chaque séquence de réenclenchement permet une programmation indépendante des fonctions de protection

● Protection sensible contre les défauts de terre
